充電桩插头插座插拔力試驗方法 gb20234.1標準解讀
本試驗(yan)裝置根據GB/T20234.1-2015 電動汽(qi)车傳导充電用连(lian)接裝置，第1部分(fen)、GB/T18487.1-2001 電動车辆(liang)傳导充電(dian)系統，第1部分(fen):一般要求設計(ji)製造；適用(yong)於连接器之插(cha)入、拔出測試，透過計算機的分析，可精確測量待測物之荷重及行程的相對應(ying)變化曲(qu)線，並可準確控製插拔行程、速度、設定次(ci)数(shu)及暂停時間等。尤其是各(ge)項專用的夹治具，更便(bian)於測試時讓连接器更(geng)能自動對準，使用伺服馬(ma)達及(ji)PLC 控(kong)製(zhi)系統，操(cao)作簡單方便，且所有数據皆可储存。
產品特點：

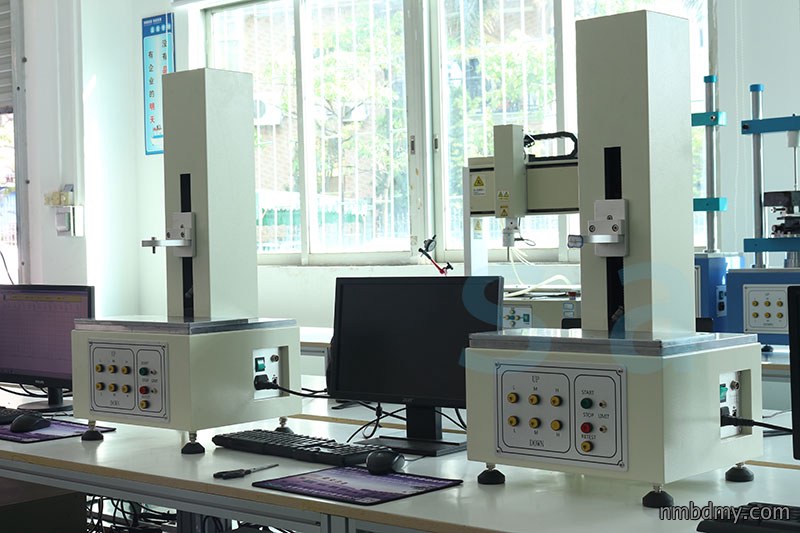

插头(tou)插座寿命試驗機作為電氣连接器可靠性驗證(zheng)的關键設備，其結構設計采用高檔铝型材框架與(yu)铝合金板構成的坚固(gu)骨架，搭配定製夹具(ju)機構、精密滑块导轨以及步進電機加(jia)丝杆傳動系統。定製夹具采用四面夹持(chi)可調中心的(de)特殊設計，能够確保夹持工件牢固不易松(song)脱(tuo)，兩侧配備导(dao)轨(gui)裝置，保證每次動(dong)作循環都在同一位置進行(xing)，消除位置偏差(cha)。操作界面(mian)采(cai)用触摸屏控製面板組合，使用便捷直觀。
技術參数：
1、插拔力範围:0–500N
2、移動範围 :200mm（可調）
3、最小微調距离:0.01mm
4、測試速度範围:0~200mm/min
5、治具盘尺寸:Φ200mm
6、X-Y移(yi)動臺移動範围:0~75mm最小讀值0.01mm
7、连接器自動求心裝(zhuang)置(zhi)：XY轴最大补偿量±2mm、角度最(zui)大补偿量-任意角度(du)
8、荷重 :40N、50N或100N、500N、
9、設備尺寸約： 1500*500*700mm
10、機臺電源：AC220V
